Care este diferența dintre un encoder și un tahogenerator?

De la robotică și automatizare până la industria auto și aerospațială, senzorii de mișcare rotativă sunt esențiali pentru numeroase aplicații industriale. Acești senzori sunt indispensabili pentru controlul și monitorizarea precisă a diverselor sisteme mecanice, datorită capacității lor de a măsura cu acuratețe viteza și poziția de rotație.

Encoderele și tahogeneratoarele sunt cele două categorii principale de senzori de mișcare rotativă. Deși ambele sunt utilizate pentru monitorizarea mișcării de rotație, cazurile lor specifice de utilizare, capacitățile de măsurare și principiile de funcționare sunt foarte diferite.

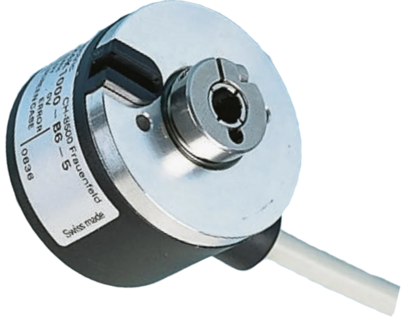

Baumer Encoders, un producător renumit de senzori de mișcare premium, oferă o gamă variată de encodere rotative și unghiulare pentru măsurarea rotației axului. Aceste encodere sunt utilizate pe scară largă în diverse industrii datorită preciziei, fiabilității și durabilității lor ridicate. Inginerii și tehnicienii pot alege cel mai potrivit senzor pentru aplicația lor specifică și pot asigura performanțe și eficiență maxime înțelegând diferențele dintre encodere și tahogeneratoare.

Înțelegerea Encoderelo

Ce este un encoder?

Un encoder este un dispozitiv electromecanic care transformă mișcarea fizică – de obicei liniară sau rotativă – în date digitale. Aceste semnale pot fi apoi procesate de un sistem de control pentru a urmări și gestiona mișcările unei mașini sau ale unui sistem.

Tipuri de encodere

●     Encodere rotative:

●     Encodere absolute: Oferă un cod digital unic pentru fiecare poziție unghiulară a axului, eliminând necesitatea operațiunilor de referință la pornire.

●     Encodere incrementale: Produc impulsuri proporționale cu deplasarea unghiulară a axului. Poziția inițială trebuie determinată prin proceduri de referință.

●     Encodere liniare: Măsoară deplasarea liniară de-a lungul unei axe drepte și sunt utilizate frecvent în utilaje, imprimante 3D și alte dispozitive care necesită control precis al mișcării liniare.

Cum funcționează encoderele

●     Encodere rotative:

●   Encodere optice: Utilizează diode emițătoare de lumină (LED) și fotodetectori pentru a detecta poziția unui disc rotativ cu un model specific de segmente opace și transparente.

●   Encodere magnetice: Folosesc senzori magnetici pentru a detecta modificările câmpului magnetic generate de un magnet rotativ sau un disc codificat.

●     Encodere liniare:

●     Encodere optice: Utilizează o riglă de sticlă cu un model fin de linii, o sursă de lumină și o rețea de fotodetectori pentru a măsura deplasarea liniară.

●     Encodere magnetice: Utilizează senzori magnetici pentru a detecta schimbările câmpului magnetic generate de o riglă magnetică.

Aplicații ale encoderelor:

●     Automatizări industriale: Encoderele sunt utilizate pe scară largă în sistemele de automatizare industrială pentru controlul poziției și vitezei motoarelor, roboților și altor echipamente.

●     Robotică: Encoderele permit controlul precis al articulațiilor, planificarea traseelor și evitarea obstacolelor în sistemele robotice.

●     Sisteme de control al mișcării: Encoderele sunt componente esențiale în aplicații precum mașini CNC, imprimante 3D și linii de asamblare automatizate.

●     Echipamente medicale: Encoderele sunt utilizate în dispozitive medicale precum aparate RMN, echipamente cu raze X și roboți chirurgicali pentru a asigura poziționarea și mișcarea precisă.

●     Industria auto: Encoderele sunt folosite pentru controlul accelerației, detectarea poziției volanului și în sistemele de frânare ABS.

Înțelegerea tahogeneratoarelor

Ce este un tahogenerator?

Un tahogenerator este un dispozitiv electromecanic care produce o tensiune analogică proporțională cu viteza de rotație a unui ax. Această tensiune permite măsurarea și controlul vitezei de rotație a diverselor sisteme mecanice.

Cum funcționează tahogeneratoarele

Funcționarea se bazează pe legea inducției electromagnetice a lui Faraday. O tensiune este generată într-un conductor atunci când acesta trece printr-un câmp magnetic. Într-un tahogenerator, un magnet permanent se rotește într-o bobină de sârmă, inducând o tensiune proporțională cu viteza de rotație a magnetului prin câmpul magnetic.

Aplicații ale tahogeneratoarelor:

●     Sisteme de control al vitezei: Tahogeneratoarele sunt utilizate pentru reglarea vitezei motoarelor și a altor echipamente rotative. Sistemul de control poate ajusta puterea de intrare pentru a menține viteza dorită.

●     Sisteme de management al motoarelor: În industria auto, tahogeneratoarele măsoară turația motorului (RPM), esențială pentru sincronizarea injecției și a aprinderii.

●     Instrumentație și măsurători: Tahogeneratoarele sunt folosite pentru a măsura viteza de rotație a turbinelor, pompelor și altor echipamente rotative.

Diferențele cheie între encodere și tahogeneratoare

Capacități de măsurare:

●     Encodere: Măsoară atât poziția, cât și viteza de rotație. Pot determina viteza prin numărarea impulsurilor într-un interval de timp specific.

●     Tahogeneratoare: Proiectate în principal pentru a măsura viteza de rotație, oferind o măsurătoare continuă în timp real prin tensiune analogică.

Semnal de ieșire

●     Encodere: Encoderele oferă, de obicei, un semnal de ieșire digital, care poate fi integrat cu ușurință în sistemele de control digitale. Acest semnal digital poate reprezenta fie poziția absolută, fie modificări incrementale ale poziției.

●     Tahogeneratoare: Tahogeneratoarele produc o tensiune analogică de ieșire, un semnal continuu care variază uniform odată cu viteza de rotație. Acest semnal analogic poate necesita procesare suplimentară sau conversie într-un semnal digital pentru sistemele de control digitale.

Acuratețe

●     Encodere:  Encoderele oferă o acuratețe ridicată, în special pentru măsurătorile de poziție. Encoderele cu rezoluție înaltă pot furniza informații precise despre poziție, chiar și la viteze reduse. Totuși, acuratețea măsurării vitezei poate fi influențată de factori precum frecvența impulsurilor și tehnicile de procesare a semnalului.

●     Tahogeneratoare:  Tahogeneratoarele au, în general, o acuratețe mai scăzută decât encoderele, în special la viteze mici. Acuratețea unui tahogenerator poate fi afectată de factori precum intensitatea câmpului magnetic, rezistența bobinei și variațiile de temperatură.

Imunitate la zgomot

●     Encodere: Encoderele sunt relativ imune la zgomotul electric datorită ieșirii digitale și tehnicilor robuste de procesare a semnalului. Acest lucru le face potrivite pentru utilizarea în medii industriale zgomotoase.

●     Tahogeneratoare: Tahogeneratoarele pot fi mai susceptibile la zgomotul electric, în special în medii cu niveluri ridicate de interferențe electromagnetice. Aceasta poate duce la inexactități în măsurarea vitezei.

Alegerea senzorului potrivit

Este important să se evalueze cu atenție mai mulți factori atunci când se alege senzorul potrivit pentru o aplicație specifică.

Factori de luat în considerare

●     Precizia necesară:  Nivelul de precizie cerut pentru măsurarea poziției sau vitezei va influența alegerea senzorului. Aplicațiile cu precizie ridicată pot necesita encodere cu rezoluție fină, în timp ce aplicațiile mai puțin exigente pot fi potrivite pentru tahogeneratoare.

●     Tipul de ieșire dorit:  Luați în considerare dacă este necesară o ieșire digitală sau analogică. Ieșirile digitale sunt adesea preferate pentru integrarea directă în sistemele de control digitale, în timp ce ieșirile analogice pot fi mai adecvate pentru anumite sisteme de control analogice.

●     Condițiile de mediu: Mediul de operare, inclusiv temperatura, vibrațiile și expunerea la contaminanți, poate influența performanța senzorului. Opțiunile de carcasă și etanșare pot fi selectate pentru a proteja senzorul în condiții dificile.

●     Cost: Costul senzorului și al electronicii asociate trebuie luat în considerare, în special pentru aplicațiile de volum mare.

Exemple de aplicații practice

Utilizarea encoderelor în robotică pentru controlul precis al articulațiilor

În aplicațiile robotice, encoderele sunt esențiale pentru controlul precis al articulațiilor. Prin măsurarea poziției unghiulare a fiecărei articulații, sistemul de control al robotului poate poziționa cu exactitate dispozitivul final pentru a realiza sarcini precum asamblare, sudare și vopsire. Encoderele de înaltă rezoluție sunt adesea utilizate pentru a atinge nivelul necesar de precizie.

Utilizarea tahogeneratoarelor în sistemele de control al motoarelor pentru reglarea vitezei

Tahogeneratoarele sunt utilizate pe scară largă în sistemele de control al motoarelor pentru a regla viteza acestora. Sistemul de control poate ajusta tensiunea sau curentul de intrare pentru a menține o viteză dorită, măsurând viteza de rotație a motorului. Tahogeneratoarele sunt deosebit de utile în aplicațiile în care controlul precis al vitezei este esențial, cum ar fi utilajele, pompele și ventilatoarele.

În concluzie, encoderele și tahogeneratoarele sunt esențiale pentru diverse aplicații industriale și de automatizare. Deși ambele dispozitive sunt utilizate pentru măsurarea mișcării de rotație, ele diferă semnificativ în principiile de funcționare, capacitățile de măsurare și semnalele de ieșire.

Aplicațiile care necesită control precis al poziției și vitezei pot beneficia de precizia și versatilitatea encoderelor. Pe de altă parte, tahogeneratoarele sunt mai ușor de utilizat și mai accesibile pentru aplicațiile care necesită doar monitorizarea vitezei.

Alegerea senzorului potrivit pentru o aplicație specifică este esențială și trebuie să se bazeze pe factori precum costul, condițiile de mediu, tipul de ieșire dorit și precizia necesară. Inginerii și tehnicienii pot maximiza performanța și fiabilitatea sistemului prin luarea unor decizii bine informate și prin înțelegerea principalelor diferențe dintre encodere și tahogeneratoare.

Pe măsură ce tehnologia evoluează, ne putem aștepta la progrese suplimentare în tehnologia senzorilor, cum ar fi integrarea unor funcții avansate precum conectivitatea wireless, precizia îmbunătățită și rezistența sporită la condițiile de mediu. Inginerii pot utiliza cele mai noi tehnologii pentru a promova eficiența și inovația în diverse industrii, rămânând la curent cu aceste evoluții.
